Прожектор театральный " Ника 575" предназначен для освещения актеров и декораций в театрально-зрелищных предприятиях. Прибор изготовлен в соответствии с ТУ 43-02-1078-84. Прожектор "Ника-575М" Прожектор следящего света типа "световая пушка" с лампой ДРИШ-575, двухлинзовый вариобъектив, увеличенная дальность действия, полностью съемный световой блок, возможность юстировки лампы и контротражателя, импортный электронный поджиг лампы, порошковая окраска корпуса. Прожектор поставляется в комплекте с ПРА-575
Технические данные
Напряжение питания 220 ( +5%. -10% ) : 50 гц.
Потребляемая мощность ( при U=220 Вт) не более 1870 Вт.
Источник света - лампа ДРИШ 575-1 ; ДРИШ 575 - 2 ТУ 16-545-285-80.
Максимальная сила света , кд 400000.
Диаметр светового пятна на расстоянии 10м , мм
-максимальный 1800;
-минимальный 200;

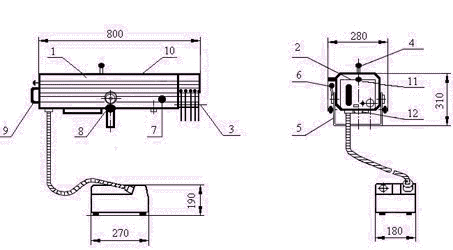

Габаритные размеры прибора соответствуют рис. 1. Масса не более 11 кг , масса балластного аппарата 8.5 кг.
Комплектность
Прожектор " Ника 575 " .
Аппарат балластный индуктивный.
Кабель соединительный (длина 2м).
Кабельный сетевой разъем .
Съемная ирисовая диафрагма.
Паспорт ( инструкция по эксплуатации ) .
Устройство
Прожектор состоит из блоков Внутри корпуса находится створчатый темнитель света и механизм перемещения выходной линзы с ручками управления 6 и 7. Доступ к элементам этих устройств обеспечивает съемная крышка 10. Поворот и фиксация корпуса происходят при помощи ручек 8 и 9 . Световой блок в рабочем положении фиксируется замком 12 и спецвинтом 11. Имеется блокировка включения лампы при открытом световом блоке. Для замены перегоревшей лампы блок выдвигается до упора. Для полного съема блока упор следует отжать. Заземление корпуса прибора осуществлено через 3-ий контакт питающего разъема.На световом блоке расположены тумблер " Вкл." , " Откл." ; кнопка " ПУСК " и светодиод контроля напряжения на лампе . Малошумяший вентилятор , охлаждающий линзы конденсора и диафрагму включается автоматически при загорании лампы.
Требования безопасности
Запрещается подключать прибор к сети без заземления. Запрещается проводить замену предохранителя при включенном в сеть приборе. При использовании прибора на подвесе необходимо дополнительно крепить его страховочным тросиком. Запрещается закрывать вентиляционные отверстия прибора и размешать его вблизи легковоспламеняющихся предметов ( не менее 1м).
